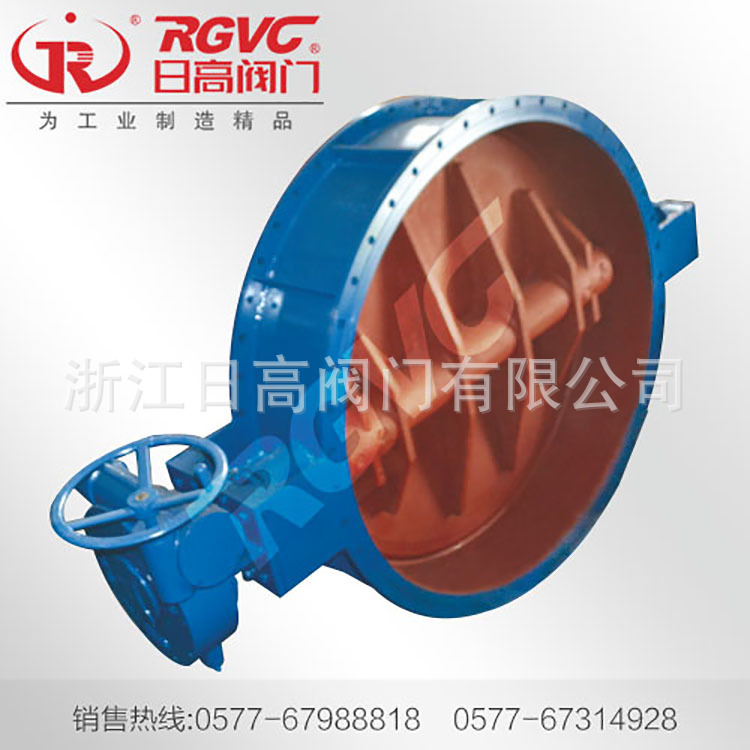

產品圖片：氣動雙水冷超高溫碟閥SSD6113-1PX（更多相關閥門實物圖片請聯系客服索要！）

廠家生產供應碟閥 通風蝶閥 氣動雙水冷超高溫碟閥SSD6113-1PX產品信息

公稱通徑：DN150-3000
   公稱壓力：0.1MPa
   適用溫度：t≤950℃~1300℃
   驅動方式：手動、電動、蝸輪
   結構型式：短系列
   適用介質：煙氣及其他超高溫氣體
   泄漏率：普通型≤3%、低泄漏型≤1%
   冷卻方式：閥體、閥板、雙水冷或單板水冷
   雙水冷式超高溫蝶閥采用優質碳鋼和耐高溫合金鋼，內腔通水冷卻，蝶板采用雙層優質耐熱高溫合金鋼，內腔通水冷卻，在閥門出口處設有流量開關報警功能，同時在進出口設有二個流量調節閥；可保證蝶閥在高溫工況下穩定運行工作，最高工作溫度可達1300℃（瞬時溫度≤1400℃），具有耗水量少，耐高溫，體積小，轉動靈活，使用方便的特點。
雙水冷式超高溫蝶閥產品用途 ：
   本系列高溫蝶閥廣泛應用于冶金，化工，建材，電站等行業中的超高溫氣體管道中，作為高溫氣體介質調節或切斷；與各種執行器（電動，氣動，蝸輪）配套使用組成不同性能的閥門，可實現遠距離控制和自動調節和切斷。

氣動雙水冷超高溫碟閥SSD6113-1PX概述

碟閥（又稱蝶閥）蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域，蝶閥是主導的閥門形式。
   隨著防腐合成橡膠和聚四氟乙烯的應用，蝶閥的性能得以提高，并滿足于不同的工況條件。近十幾年來，金屬密封蝶閥發展迅速，隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的應用，使金屬密封蝶閥在高溫、低溫、強沖蝕等工況條件下得到廣泛的應用，并部分取代了截止閥、閘閥和球閥。
結構特點 蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)唷⒔油ā⒄{(diào)節管路中的介質，具有良好的流體控制特性和關閉密封性能。

蝶閥應用范圍：
   通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。

蝶閥材料品種
   材料品種 碳素鋼 低溫碳鋼 低溫碳鋼 合金鋼 奧氏體不銹鋼 鉻鉬鋼
   代 號 WCB LCB WC6或WC9 C5或C12 鉻 Cr-18型、304、31 6 12CrMoV
   耐最高溫度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
   耐最低溫度 -29℃ -46℃ -29℃ -29℃ -196℃ -40℃
   適用工作溫度 ≤ 25℃ ≤345℃ ≤595℃ ≤ 650℃ ≤600℃ ≤560℃

蝶閥技術參數
   公稱通徑 DN(mm) 50～2000
   公稱壓力 PN(MPa) 0.05 0.25 0.6
   試驗壓力 強度試驗 0.075 0.375 0.9 Ps(MPa)
   密封試驗 ≤1.5%泄漏量
   適用介質 煤氣、含塵氣體、煙道氣等
   驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動

蝶閥材料工況：
零件名稱 材料
閥體 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈 與閥體相同
閥桿 碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼
填料 柔性石墨

設計與制造規范

蝶閥設計制造標準：

通用-蝶閥設計制造標準：
蝶閥設計制造規范按：【GB/T 12238-89】、【JB/T12221-89】《通用閥門法蘭和對夾連接蝶閥》；
蝶閥結構長度標準按：【GB/T 12221-89】《法蘭連接閥門的結構長度》；
蝶閥法蘭連接尺寸標準按：【GB/T 4216.4-4216.5-84】《灰鑄鐵法蘭及墊片》，【GB/T 9113-2000】、【GB/T 17241.6-1998】《鑄鋼法蘭設計標準》；
蝶閥壓力溫度等級標準按：【GB/T 12224】
蝶閥閥門試驗與檢驗標準按：【GB/T 13927-92】《通用閥門壓力試驗與檢驗》。
消防專用-信號蝶閥設計制造標準：
信號蝶閥結構長度標準按：【GB/T 12221-89】；
信號蝶閥結構長度標準按：【GB/T 9113.3-88】、【GB/T 4216.5-84】
信號蝶閥壓力溫度等級標準按：【GB/T 13927-92】、【JB/T 8527-97】

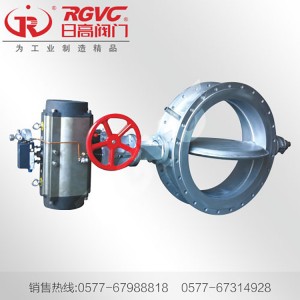

蝶閥產品展示

日高閥門供應三大優勢 1 價格合理 2 質量穩定 3 交貨快捷
聯系電話：0577-67988818 67314928 67314938（直線）
圖文傳真：0577-67988808
聯系手機：13777716598 楊先生
訂貨前請?zhí)峁┊a(chǎn)品型號、口徑、壓力等相關技術參數

專業服務 日高閥門提供全套工程閥門解決方案，售前、售中、售后專業服務。

貯存或運輸需注意事項
①應放于低溫、干燥處
②設置地板或高于地平面向下
③該閥門應遠離熱源、臭氧、機油、強酸、強堿區域
④嚴禁銳利強輻射光線暴曬和承重
⑤嚴禁銳利器具劃破表面
⑥包裝箱上標注有＂↑＂不允許倒放或平放。

日高閥門供應產品承諾：
日高閥門一貫奉行誠信為企業的靈魂。本著提供高品質產品，竭誠為用戶服務的宗旨的經營原則，公司以滿足顧客需要為宗旨，愿意通過自己的努力共同促進雙方的合作，為顧客提供優質的產品和優良的服務,日高實行公開服務承諾。
1.日高所提供的產品從供貨之日起，在正常使用情況下，質保期為12-24個月，在質保期內，一律實行:保質、保量、包修、包換等。同時還提供終身免費質詢服務。
2.用戶在運輸、裝卸、儲存、擅自拆卸產品或養護不當、自然災害等原因造成產品損壞、使用不當或在保修期外，本公司對產品實行終身技術服務，只收取配件的成本費。
3.用戶如發現產品質量問題或服務抱怨，日高收到用戶函電后，根據路程的遠近距離，本市城區2小時到達現場，外區域遇重大問題保證在24小時趕到現場并及時給予答復解決，確保用戶達到滿意。
4.公司承諾質保期滿后以最合理優惠價格快速地提供保養服務，并應買方要求派技術人員赴買方現場進行技術服務。
5.公司貨源充足，品種齊全，配件豐富，應急預案和措施嚴密，可以及時解決用戶臨時性的緊急需求。
6.產品使用過程中，用戶對產品質量、使用性能、改進意見或其他建設性建議等方面的反饋，日高會積極采納并改進，以便進一步提高產品質量，更好地回報用戶。

訂貨說明：
1.產品選型：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.參數說明：請?zhí)峁┩◤剑―N）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等），驅動方式。
4.驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準：國標GB、日標JIS、美標ANSI、德標DIN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.質量標準：質量要求、質量標準、供方對質量負責的條件按國家有關質量標準。
